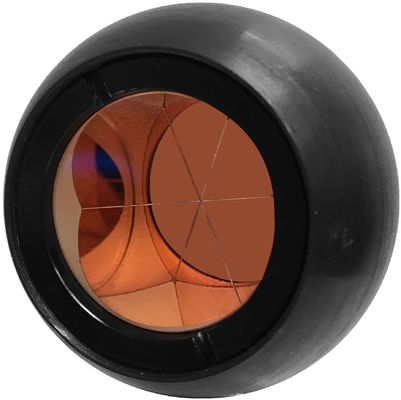

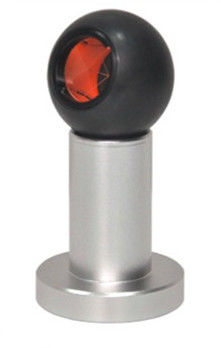

Base magnética Estação total de pesquisa Mini Prisma constante 17,5 mm com conjunto de prisma de esfera revestido de cobre

Estação total de pesquisa de medição Mini Prisma esferográfica Base magnética Prisma de suporte constante 17,5 mm

Modelo:ADS114

Visão geral:

1Refletor para instalações fixas/prisma antivándalo
2. Casas: Material: 45 aço;
3Diâmetro da bola: 45 mm.
4Diâmetro do prisma: 25,4 mm.
5- Cubo do canto da trajetória aérea em caixa esférica preta.
6Aplicados para medições de precisão, medições automáticas.
7Aplica-se a vias de alta velocidade e trilhas.

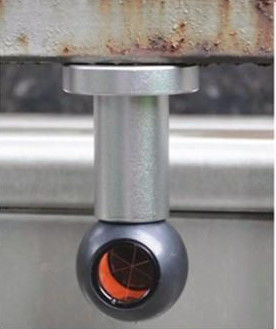

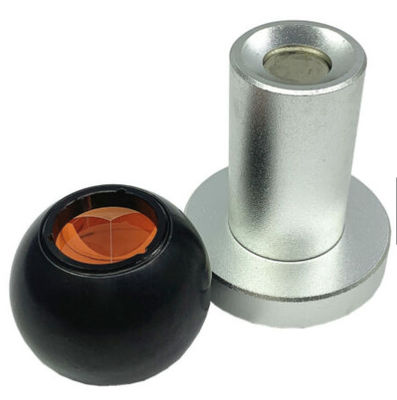

8Vem com base magnética como suporte.

9Aço inoxidável polido

Dados técnicos:

Garantia:

A garantia é de um ano.

Deslocamentos do Prisma de Pesquisa

Retro-reflectors (or corner cube prisms) used with electronic distance measuring (EDM) instruments have an offset because the transmitted light beam from the EDM takes longer to enter and exit the prismEste tempo mais longo traduz-se numa distância mais longa medida. Esta distância é corrigida utilizando um 'deslocamento' e posicionando o prisma em relação à linha de plomo do suporte do prisma.O deslocamento é determinado multiplicando a altura do prisma pelo índice de refração do vidro utilizadoOs desvios mais comuns são 0, -17,5 mm, -30 mm, -34 mm e -40 mm.

Um deslocamento nodal em um prisma de levantamento é definido pela relação do portador do prisma e do prisma que coloca o centro óptico do prisma na linha de plomo do portador.Este deslocamento é mais vantajoso no trabalho de curta distância quando o ápice ou centro do prisma é usado como alvo apontador para medição de ângulo vertical e horizontalCada prisma de pesquisa tem um deslocamento nodal.pode causar erros angulares ao usar o ápice do prisma como alvo se não estiver perfeitamente apontado para o instrumento de medição.

Para um levantamento de alta precisão, recomenda-se o uso de um prisma redondo em vez de um prisma de 360o, se estiver a utilizar uma estação total robótica.Um prisma de ponto nodal deve ser usado para trabalho de travessia e layout de alta precisão.
